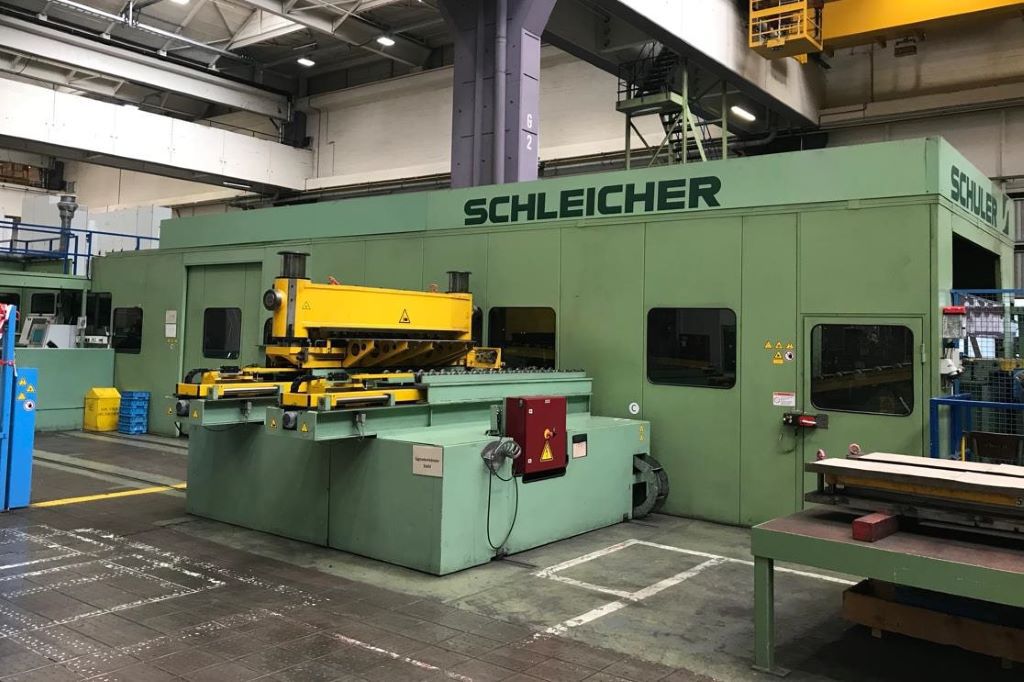

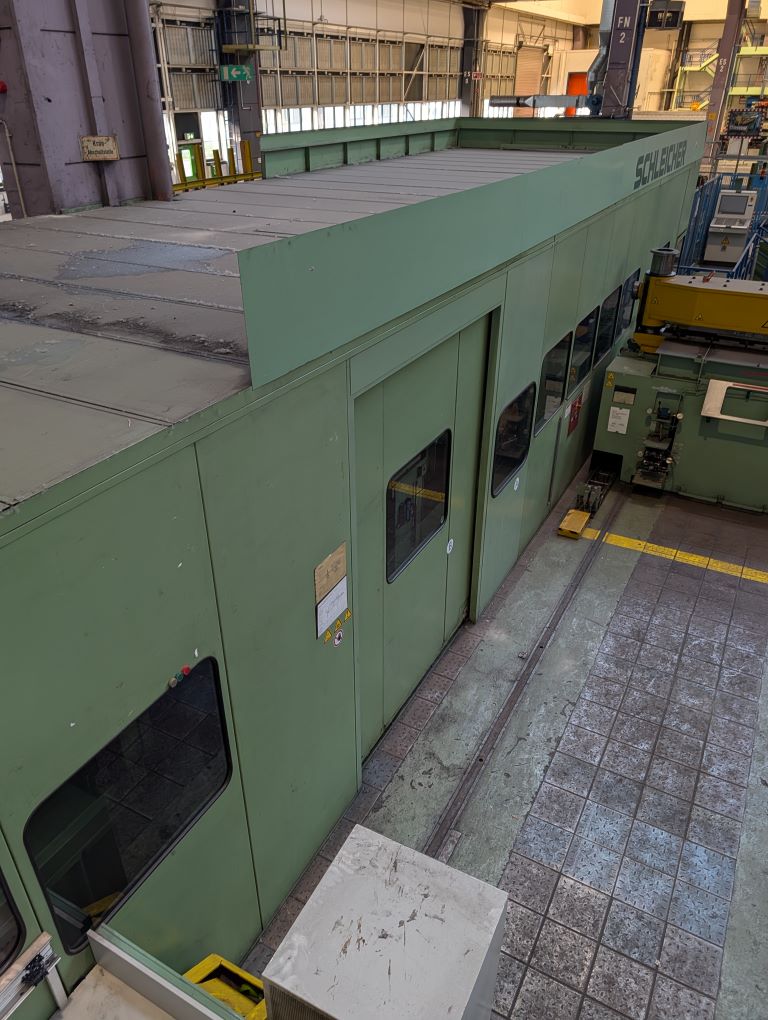

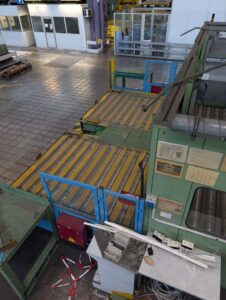

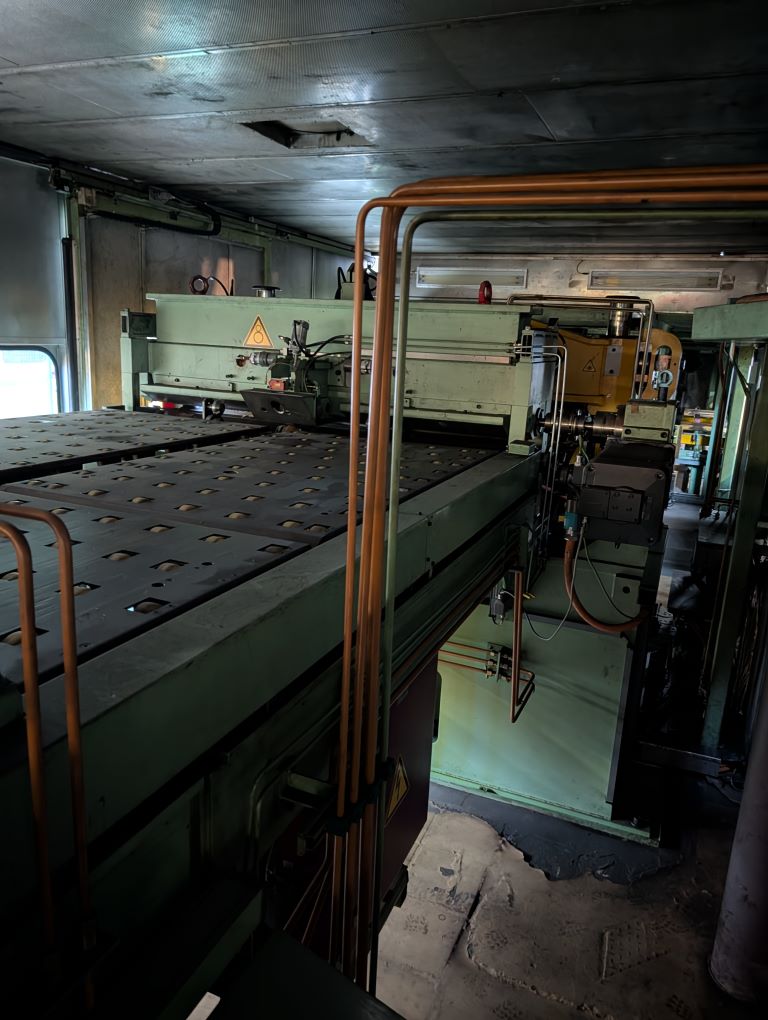

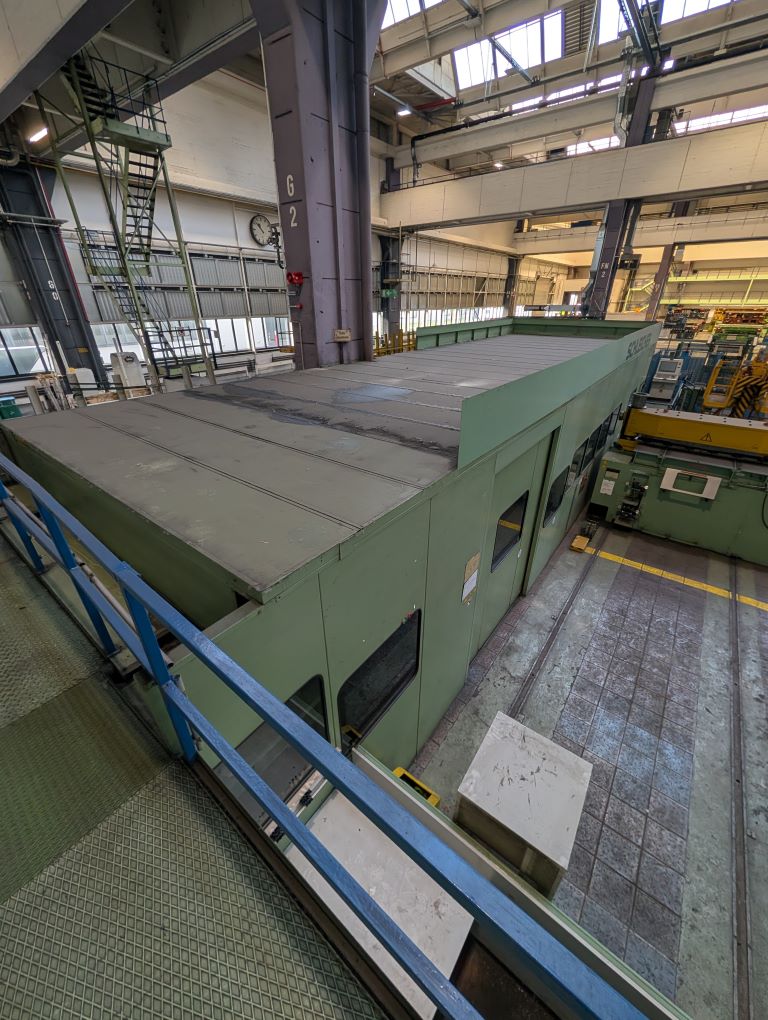

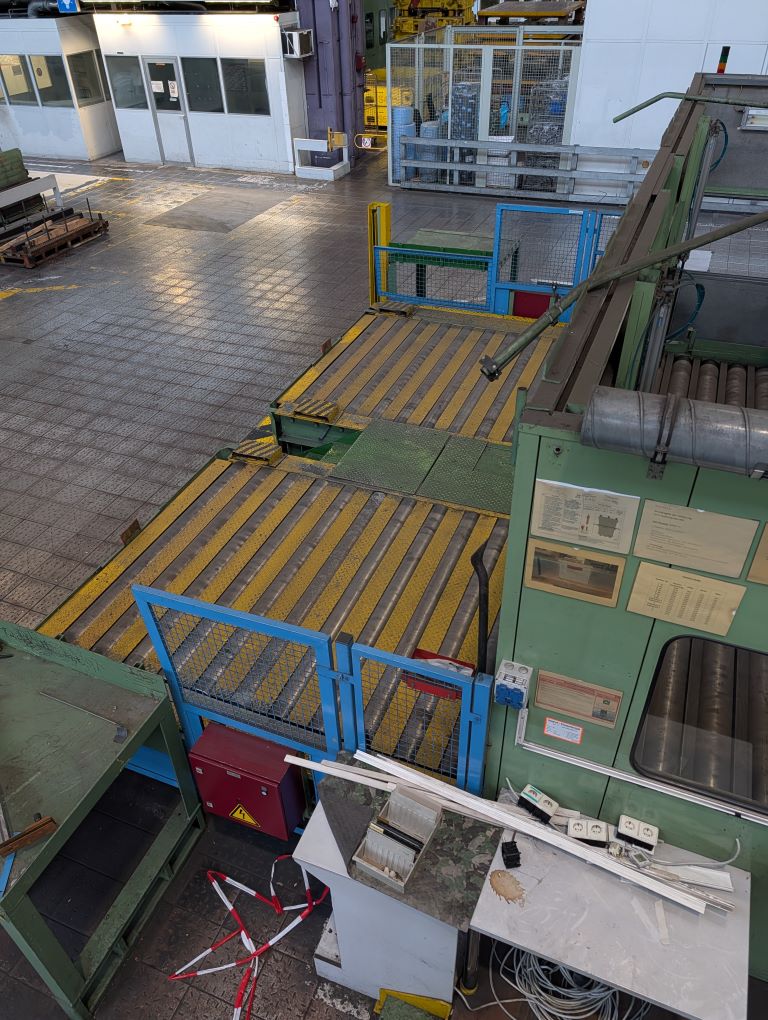

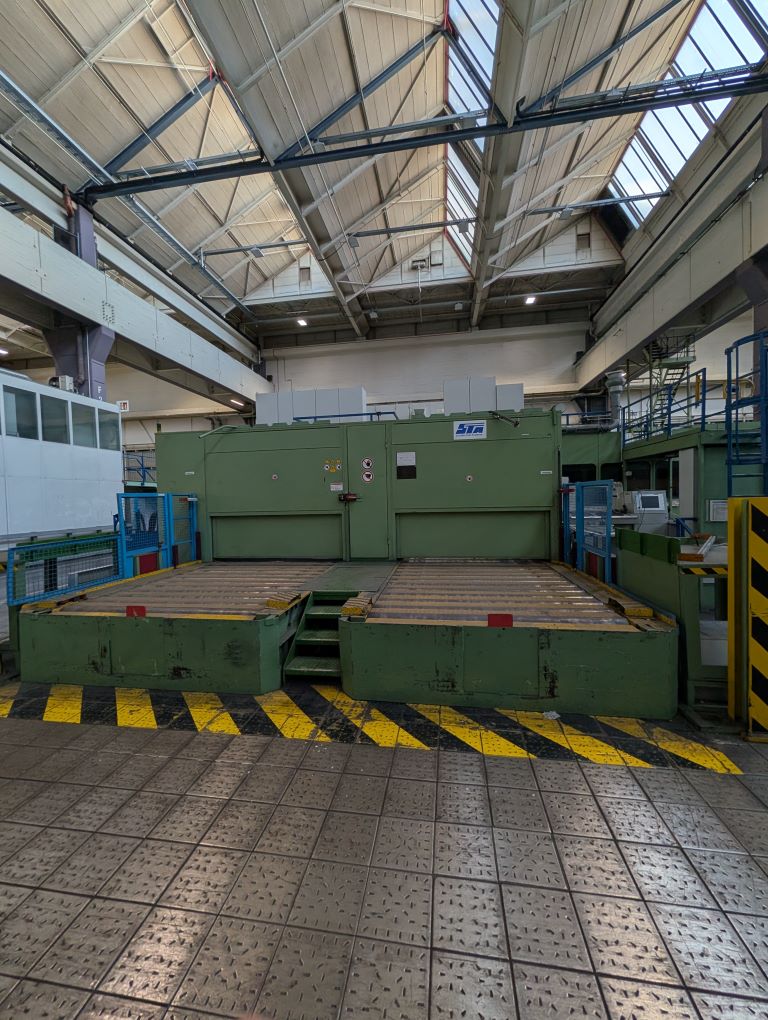

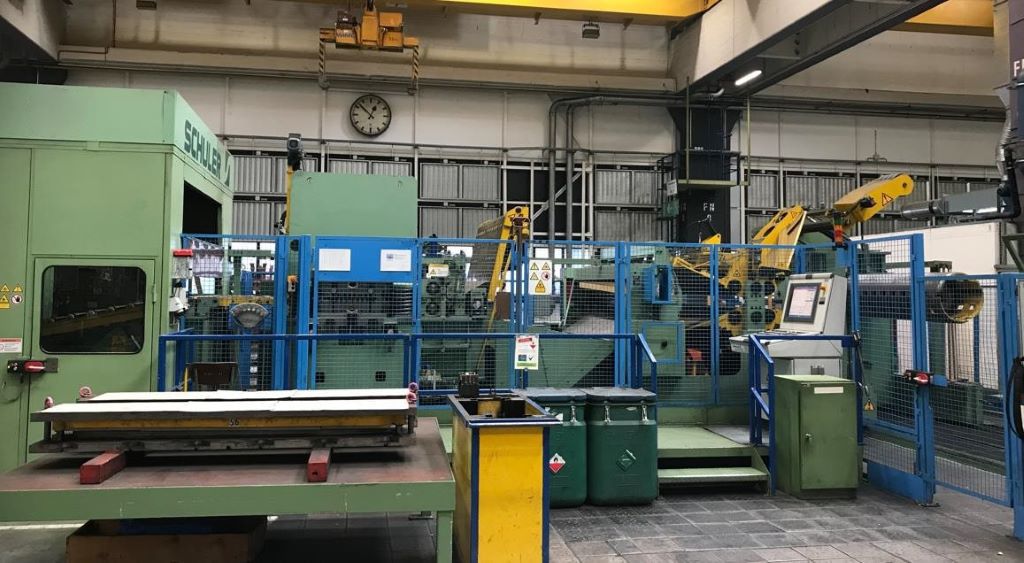

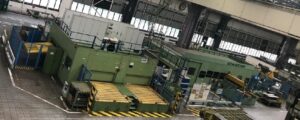

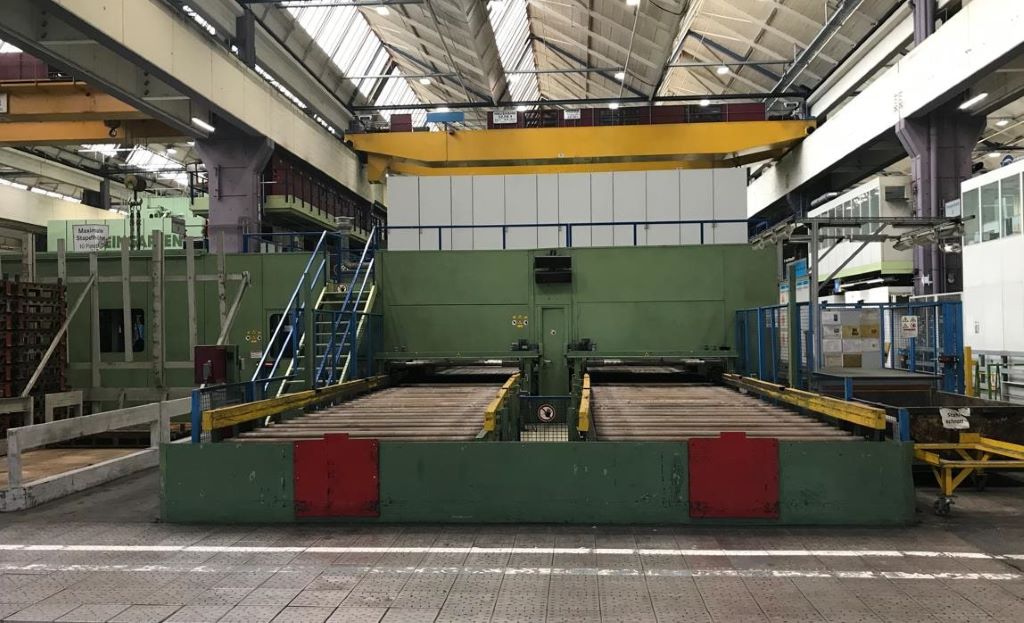

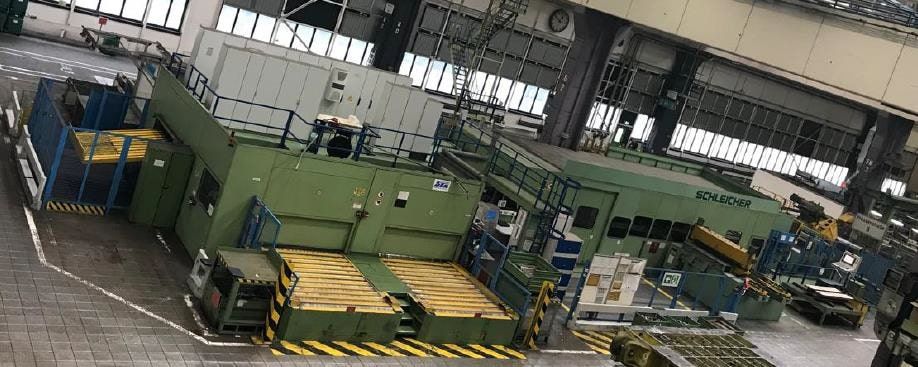

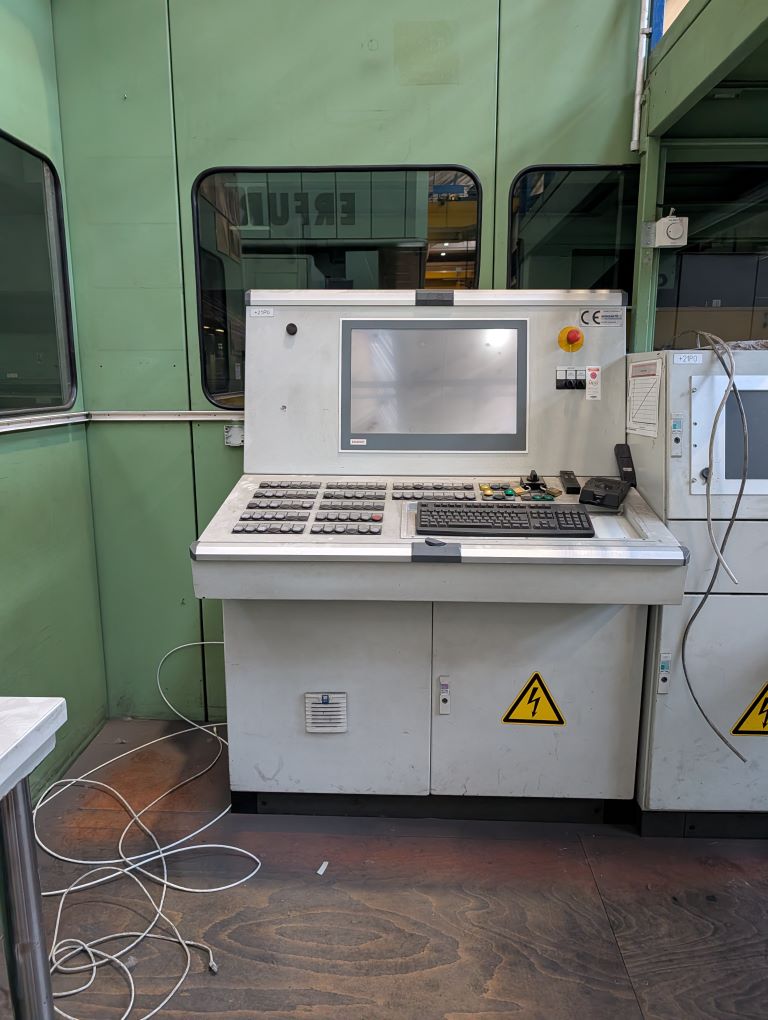

Blanking Coil Line Schleicher CTL 4.090
Schleicher CTL 4.090 blanking coil line - descrizione
Specifiche tecniche Schleicher CTL 4.090 (ID:76357)
| Type | Blanking coil line |
|---|---|
| Manufacturer | Schleicher |
| Model | CTL 4.090 |
| Tensile strength | 1000 N/mm² |
| Yield strength | 800 N/mm² |
| Strip width min. | 500 — 2000 mm |
| Thickness of strip min — max. | 0.6 — 2.0 mm |
| Maximal coil weight | 35.000 kg |
| Coil outer diameter min. | 800 mm |
| Coil outer diameter max. | 1900 mm |
| Maximum strip cross-section for steel | 2000 x 2.0 mm² |
| Max. sheet crowning in direction of flow | ±10/1000 mm |
| Swivel cutting angle range max. | ±15° |
| Swivel angle infinitely adjustable. | ±15° |
| Band width for straight cut | 500 — 2000 mm |
| Band width for bevel cut 15° | 500 — 2000 mm |
| Band width for bevel cut 30° | 500 — 1800 mm |
| Blade length approx. | 2150 mm |
| Cutting length, not stacked | 90-250 mm |
| Cutting length, stacked | 250-2000 mm |
| Cutting shape | Rectangle, Parallelogram, Trapezoid |
| Discharge to container after the shear | min. 90 mm |
| Maximum length | 2000 mm |
| Setting accuracy | 0.1 mm |
| Adjustable feed length | 0.1-9999.9 mm |
| Desired feed length | 90-2000 mm |
| Feed accuracy | ±0.2 mm |
Blanking Coil Line Schleicher - processi e operazioni tecnologiche
| Taglio di pezzi grezzi | La tranciatura nella fase di preparazione del pezzo risolve il compito di separare un pezzo di metallo dall'intera lamiera o nastro lungo un contorno chiuso. Ciò che conta non è tanto la qualità del bordo quanto la velocità e il risparmio di materiale — il pezzo verrà comunque sottoposto a ulteriore lavorazione. |
|---|---|

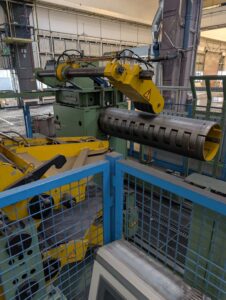

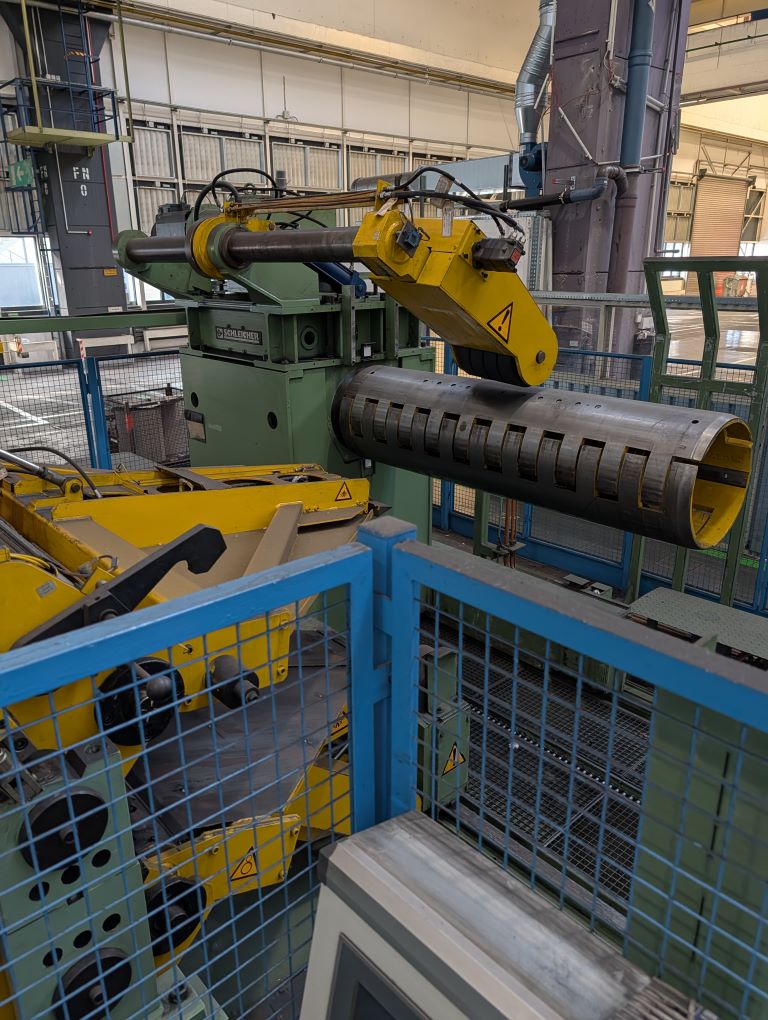

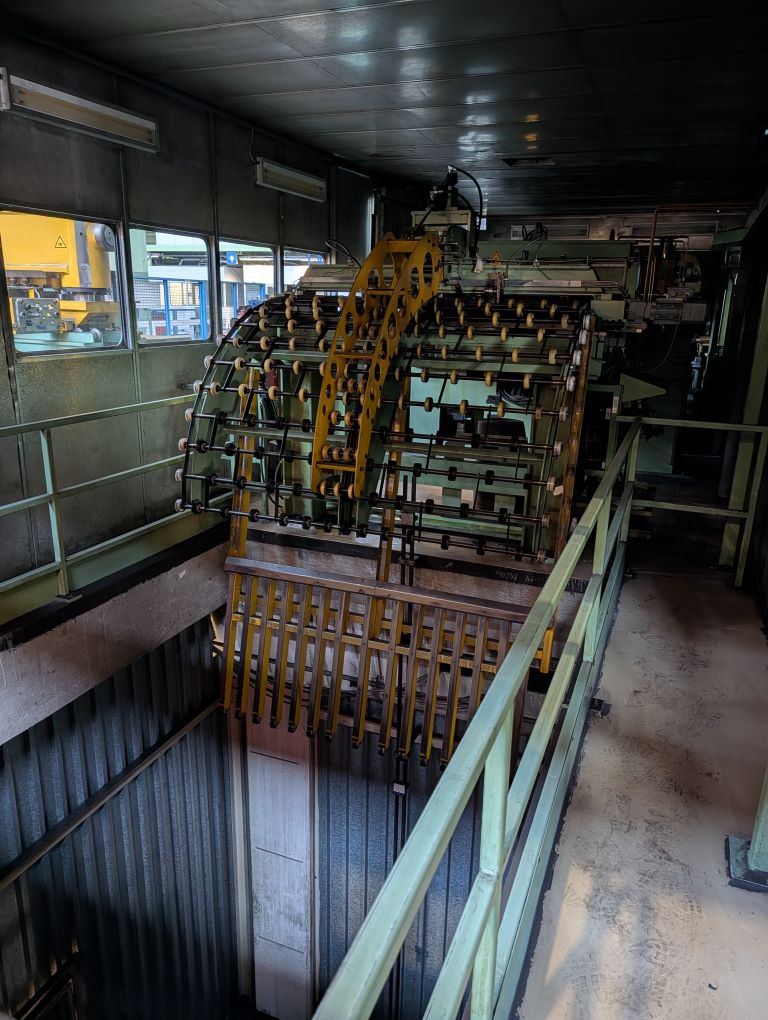

| Svolgimento | Lo svolgimento libera il nastro metallico dalla bobina e lo alimenta alla linea di lavorazione con velocità e tensione impostate. L'operazione garantisce la continuità del ciclo produttivo e il corretto posizionamento del nastro prima della stampa. Dalla stabilità dell'alimentazione dipendono il ritmo dell'intera produzione e la qualità delle operazioni successive. |
| Cesoiatura | Il metallo viene tagliato lungo una linea retta dall'azione di taglio dei fili. Il processo è rapido, non richiede riscaldamento né attrezzature complesse. Impiegato per il taglio di lamiere e nastri prima della successiva stampa. |
| Raddrizzatura | Lamiera o nastro raramente sono perfettamente piani dopo la laminazione e il trasporto. La raddrizzatura elimina curvature, ondulazioni e tensioni interne facendo passare il metallo attraverso un sistema di rulli sfalsati. Dopo questo trattamento, il pezzo ottiene una geometria piana, fattore critico per lo stampaggio di precisione. |
