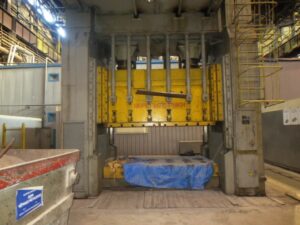

Pressa per stampaggio TMP Voronezh KA3540 - 1000 ton
TMP Voronezh KA3540 pressa per stampaggio - descrizione
Specifiche tecniche TMP Voronezh KA3540 (ID:75399)
| Type | Stamping press |
|---|---|
| Manufacturer | TMP Voronezh |
| Model | KA3540 |
| Capacity | 1000 ton |
| Ram stroke | 400 mm |
| Max. ram strokes per min. | 20 |
| Shut height | 1060 mm |
| Ram adjustment | 320 mm |
| Table size | 3150 x 1800 mm |
| Ram size | 3066 x 1700 mm |
| Max. permitted stamp weight on the ram | 13000 kg |
| Column gap size | 1500 x 1900 mm |
| Bolster plate thickness | 250 mm |
| Ram travel to its extreme position where it develops nominal capacity | 12 mm |
| Pneumatic cushion capacity | 200 ton |
| Pneumatic cushion stroke | 200 mm |
| Upper knock-out capacity | 50 ton |
| Main motor power | 132 kW |
| Press dimensions | 5150 x 4700 x 7830 mm |
| Press weight | 200000 kg |
Pressa per stampaggio TMP Voronezh - processi e operazioni tecnologiche
| Stampaggio lamiera | Lo stampaggio lamiera è una classe di operazioni per la formatura di particolari in materiale laminato mediante stampi. Il pezzo viene deformato nell'utensile senza variazioni significative di spessore, acquisendo la forma specificata. Questo gruppo comprende tranciatura, punzonatura, piegatura, imbutitura e altri processi eseguiti su presse. Lo stampaggio lamiera è la base della produzione in serie di pannelli carrozzeria, alloggiamenti e altri componenti in metallo sottile. |
|---|---|
| Imbutitura | L'imbutitura trasforma un pezzo piano in un prodotto cavo. La lamiera viene bloccata sui bordi mentre l'utensile preme la parte centrale, costringendo il metallo a fluire nella cavità dello stampo e a formare le pareti. Così si ottengono bicchieri, cappucci, alloggiamenti e altri particolari con un lato aperto. |
| Punzonatura | La punzonatura di fori nella lamiera viene eseguita in uno stampo: un utensile con bordi affilati attraversa il pezzo, separando il materiale lungo un contorno chiuso. Il processo è rapido e preciso e non lascia bave con una corretta regolazione. Impiegata per realizzare fori, asole e ritagli in particolari in lamiera. |
| Tranciatura | La tranciatura di un particolare da una lamiera lungo un contorno chiuso viene eseguita su una pressa con uno stampo di tranciatura. L'utensile attraversa il materiale, separando il pezzo finito dalla lamiera. La precisione del contorno e la pulizia del bordo determinano la qualità del prodotto finale. |
| Piegatura | La piegatura conferisce a un pezzo di lamiera un angolo o una curvatura. Il metallo viene piegato nello stampo sotto la forza della pressa: gli strati esterni si allungano, quelli interni si comprimono e il centro mantiene la lunghezza originale. L'operazione consente di ottenere particolari con la geometria specificata senza modificare lo spessore del materiale. |
