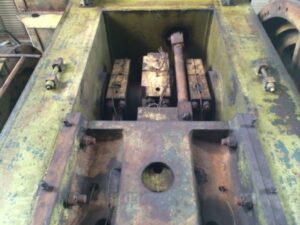

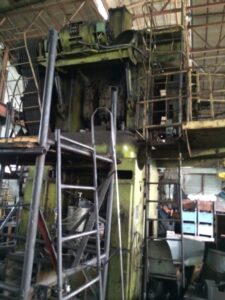

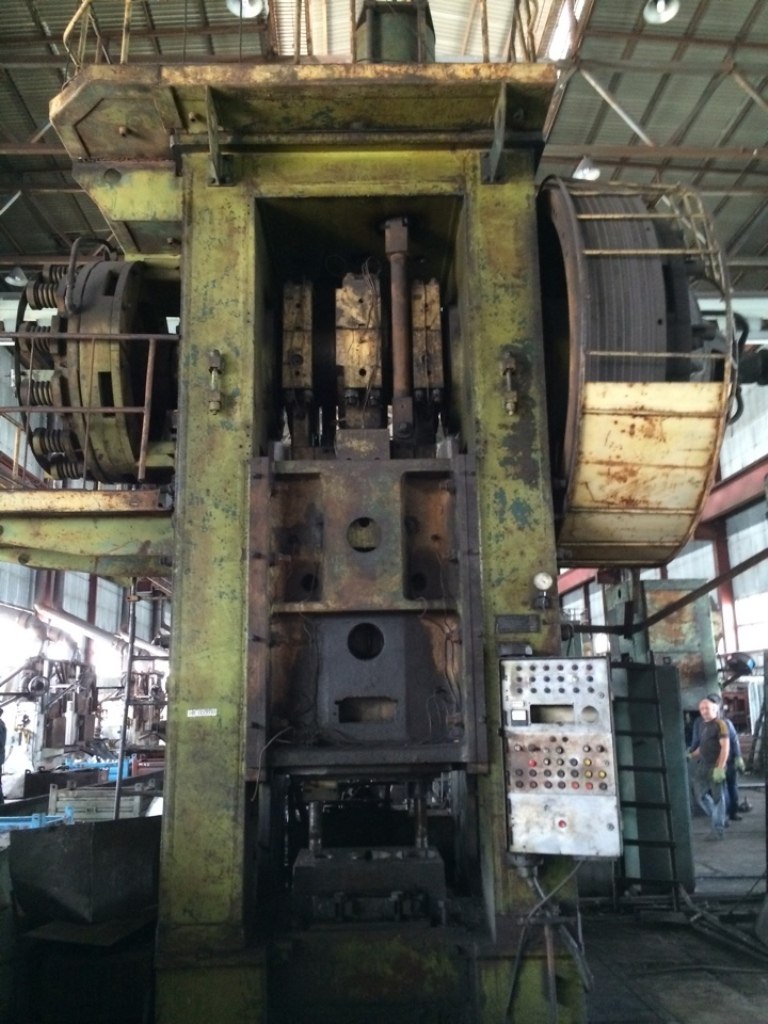

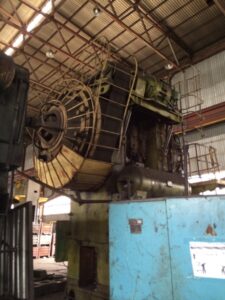

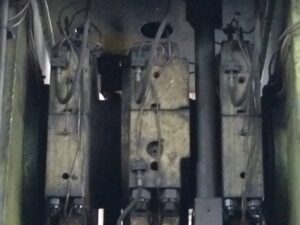

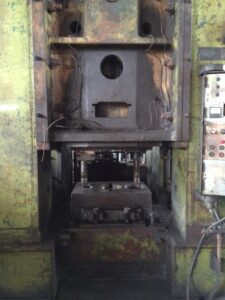

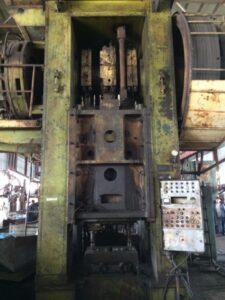

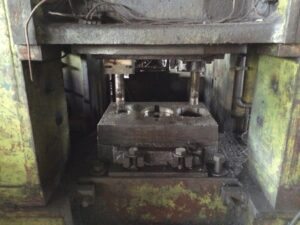

Pressa per forgiatura a caldo TMP Voronezh K04.196.840 - 1000 ton
TMP Voronezh K04.196.840 pressa per forgiatura a caldo - descrizione
Specifiche tecniche TMP Voronezh K04.196.840 (ID:75625)
| Type | Hot forging press |
|---|---|
| Manufacturer | TMP Voronezh |
| Model | K04.196.840 |
| YOM | 1986 |
| Rated capacity | 1000 tons |
| Capacity of the inner slider | 600 tons |
| Capacity of the external slider | 400 tons |
| Slide stroke | 250 mm |
| Slide strokes per 1 min | 90 |
| Distance between table and punch plate of slider in case of upper table location | |
| Inner slider | 435 mm |
| External slider | 655 mm |
| Adjustemnt of distance between table and slider | 10 mm |
| Upper ejector | |
| Stroke | 15 mm |
| Power | 20 kN |
| Bottom ejector | |
| Stroke | 40 mm |
| Power | 180 kN |
| Bed dimensions | 1000 x 1000 mm |
| Slide dimensions | |
| Left-to-right | 900 mm |
| Front-to-back | 800 mm |
| Diameter of the inner slider | 290 mm |
| Window size in the column | 810 x 600 mm |
| Overall dimensions | |
| Width | 5240 mm |
| Length | 3000 mm |
| Height above floor | 5950 mm |
| Total weight | 93000 kg |
Pressa per forgiatura a caldo TMP Voronezh - processi e operazioni tecnologiche
| Forgiatura | Processo di deformazione plastica del metallo, in cui il pezzo cambia forma sotto l'azione di colpi o pressione statica. Durante la forgiatura, la struttura del metallo si densifica, le disomogeneità interne vengono eliminate e le proprietà meccaniche del materiale migliorano. Grazie a ciò, i prodotti forgiati si distinguono per elevata resistenza e affidabilità sotto carichi significativi. La forgiatura è impiegata sia per produrre pezzi finiti sia per preparare pezzi per la successiva stampa. |
|---|---|
| Forgiatura a caldo | La forgiatura a caldo è un processo di formatura del metallo sotto pressione a temperature elevate. Il riscaldamento riduce la resistenza alla deformazione del materiale, consentendogli di fluire più facilmente nella cavità dello stampo. Il processo garantisce un'elevata produttività e la possibilità di ottenere forme complesse. Impiegata per la produzione di fucinati in acciaio e leghe nella produzione in serie e di massa. |
| Forgiatura a stampo chiuso | Il pezzo viene deformato all'interno della cavità di uno stampo che limita il flusso del metallo, costringendolo a riempire la forma esatta dell'utensile. Sotto alta pressione, il materiale si espande in ogni incavo e dettaglio dello stampo, producendo un pezzo con geometria precisa. Questo metodo offre alta precisione e ripetibilità, essendo lo standard per la produzione in serie e di massa di fucinati complessi. |
| Preformatura | La preformatura prepara il pezzo per l'operazione principale di stampaggio, conferendogli una forma approssimativa del futuro componente. Il metallo viene distribuito nello stampo per facilitare il riempimento finale e ridurre l'usura dell'utensile. Questo passaggio intermedio migliora la precisione e la qualità del prodotto finito. |
| Foratura | La foratura forma un foro in un pezzo massiccio spingendo un utensile attraverso il materiale senza rimuoverlo. Il metallo viene spostato lateralmente, creando un'apertura passante o cieca preservando la struttura circostante. L'operazione viene eseguita su presse ed è impiegata nella produzione di particolari cavi come boccole, anelli e alberi. |
