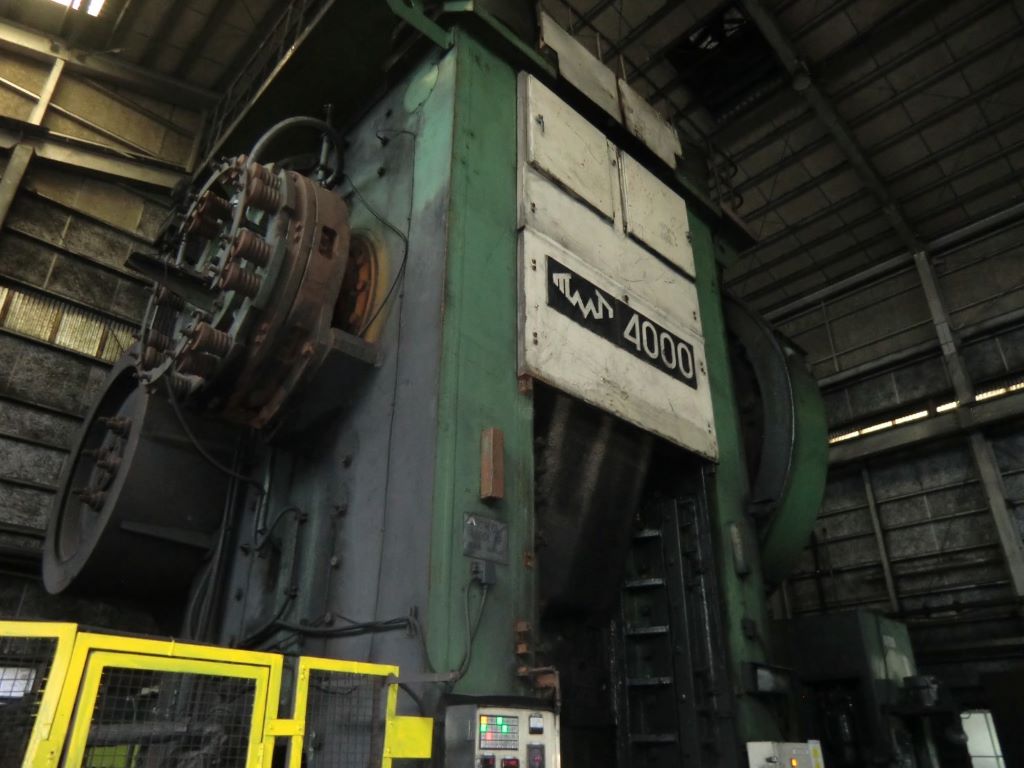

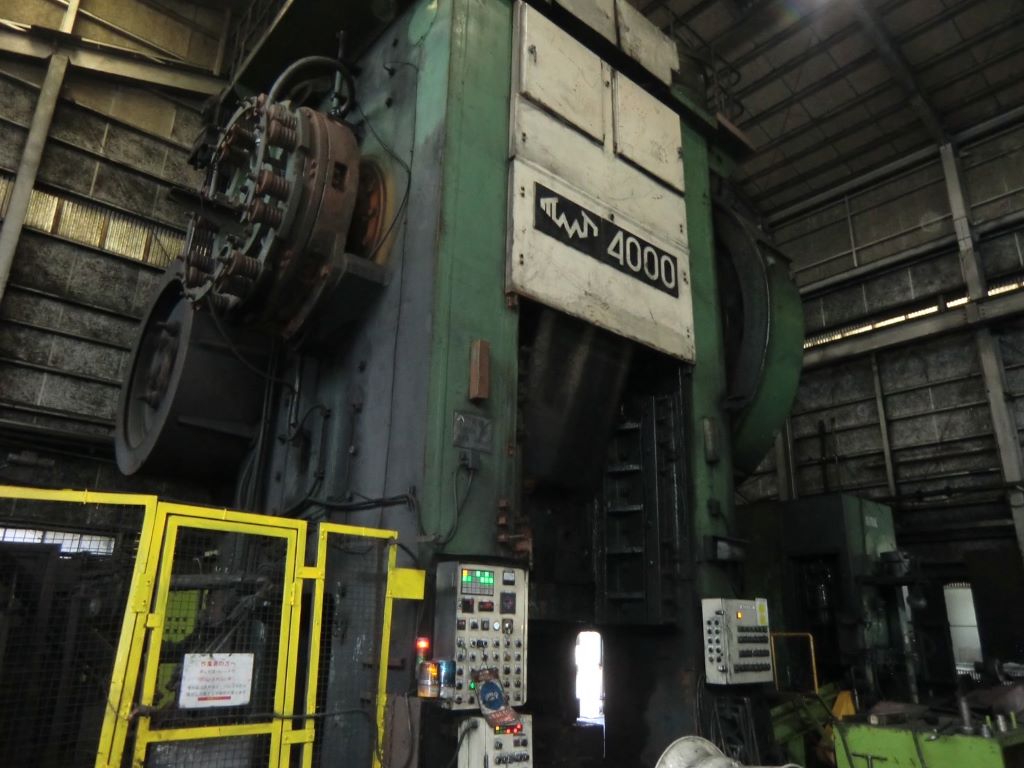

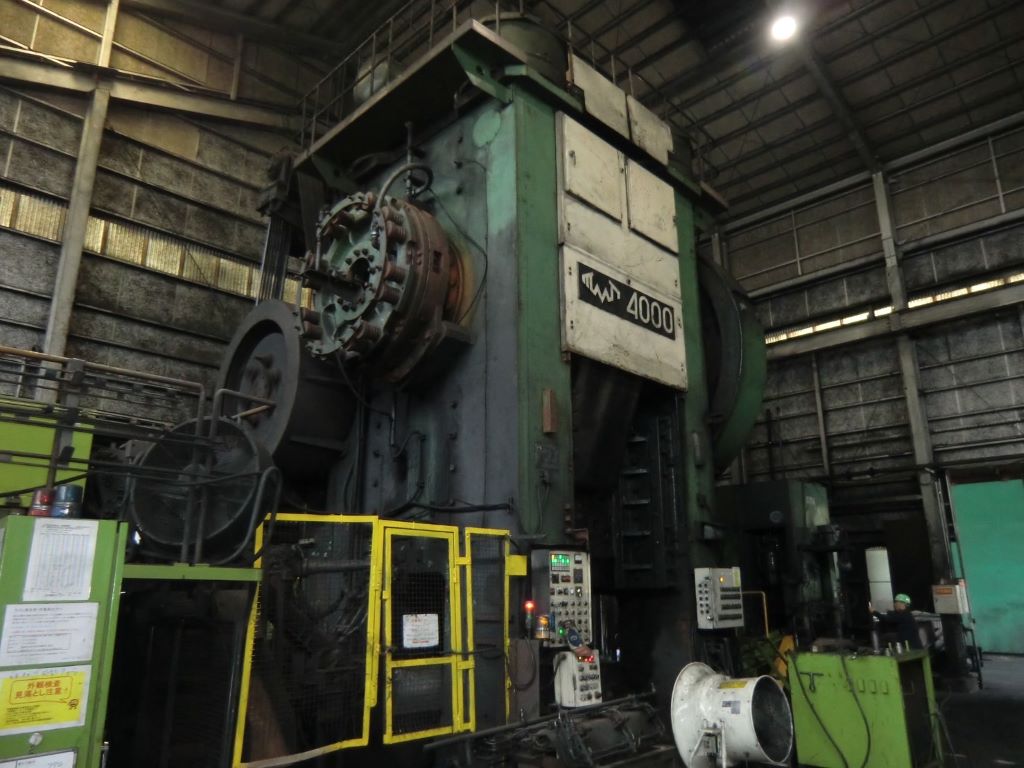

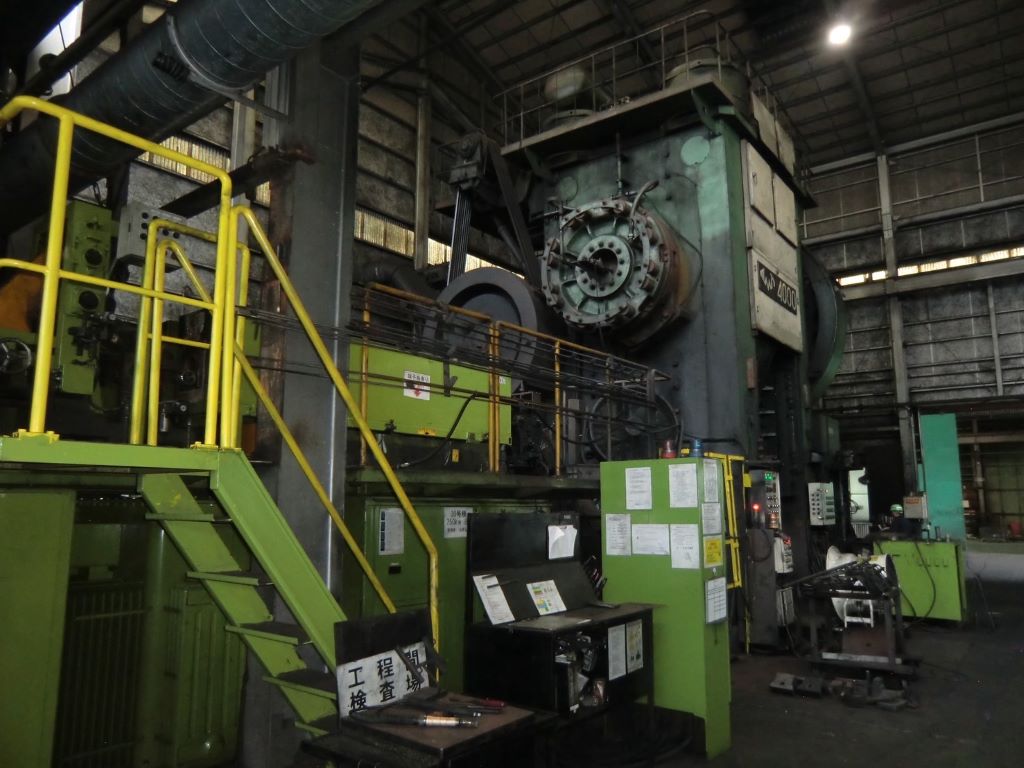

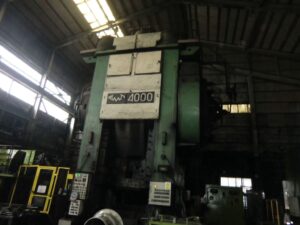

Pressa per forgiatura a caldo TMP Voronezh KB8546 - 4000 ton
TMP Voronezh KB8546 pressa per forgiatura a caldo - descrizione
Specifiche tecniche TMP Voronezh KB8546 (ID:76322)
| Tipo | Pressa per forgiatura a caldo |
| Produttore | TMP Voronezh |
| Modello | KB8546 |
| Anno di produzione | 1990 |
| Rated capacity | 4000 ton |
| Shut height | 1000 mm |
| Adjustable distance between table and slide | 10 mm |
| Dimensions of openings in L. H. press side wall | |
| Height | 1100 mm |
| Width | 1000 mm |
| Table working surface | |
| L-to-R | 1570 mm |
| F-to-B | 1620 mm |
| Slide dimensions | |
| L-to-R | 1420 mm |
| F-to-B | 1420 mm |
| Slide stroke | 400 mm |
| Slide strokes per minute (continuous) | 50 |
| Number of pitmans | 2 |
| Number of drive stages | 2 |
| Top ejector mechanism | |
| Stroke | 65 mm |
| Capacity | 80 kN |
| Bottom ejector mechanism | |
| Stroke | 65 mm |
| Capacity | 125 kN |
| Main drive motor power | 160 kW |
| Overall dimensions | |
| L-to-R | 6228 mm |
| F-to-B | 5515 mm |
| Height above floor level | 7790 mm |
| Mass (approximately) | 362-5 tons |
Pressa per forgiatura a caldo TMP Voronezh KB8546 - processi e operazioni tecnologiche
| Forgiatura | Processo di deformazione plastica del metallo, in cui il pezzo cambia forma sotto l'azione di colpi o pressione statica. Durante la forgiatura, la struttura del metallo si densifica, le disomogeneità interne vengono eliminate e le proprietà meccaniche del materiale migliorano. Grazie a ciò, i prodotti forgiati si distinguono per elevata resistenza e affidabilità sotto carichi significativi. La forgiatura è impiegata sia per produrre pezzi finiti sia per preparare pezzi per la successiva stampa. |
| Hot forging | La forgiatura a caldo è un processo di formatura del metallo sotto pressione a temperature elevate. Il riscaldamento riduce la resistenza alla deformazione del materiale, consentendogli di fluire più facilmente nella cavità dello stampo. Il processo garantisce un'elevata produttività e la possibilità di ottenere forme complesse. Impiegata per la produzione di fucinati in acciaio e leghe nella produzione in serie e di massa. |
| Forgiatura a stampo chiuso | Il pezzo viene deformato all'interno della cavità di uno stampo che limita il flusso del metallo, costringendolo a riempire la forma esatta dell'utensile. Sotto alta pressione, il materiale si espande in ogni incavo e dettaglio dello stampo, producendo un pezzo con geometria precisa. Questo metodo offre alta precisione e ripetibilità, essendo lo standard per la produzione in serie e di massa di fucinati complessi. |
| Preformatura | La preformatura prepara il pezzo per l'operazione principale di stampaggio, conferendogli una forma approssimativa del futuro componente. Il metallo viene distribuito nello stampo per facilitare il riempimento finale e ridurre l'usura dell'utensile. Questo passaggio intermedio migliora la precisione e la qualità del prodotto finito. |
| Foratura | La foratura forma un foro in un pezzo massiccio spingendo un utensile attraverso il materiale senza rimuoverlo. Il metallo viene spostato lateralmente, creando un'apertura passante o cieca preservando la struttura circostante. L'operazione viene eseguita su presse ed è impiegata nella produzione di particolari cavi come boccole, anelli e alberi. |
