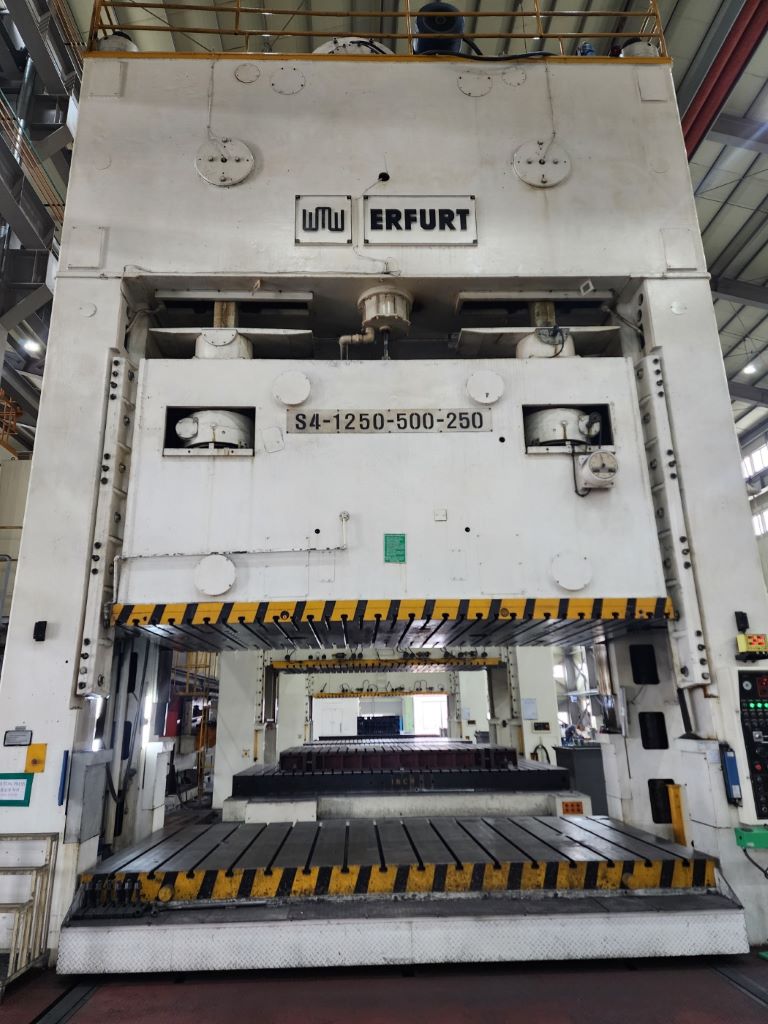

Pressa per stampaggio Erfurt PKZV I 1250 FS - 1250 ton
Erfurt PKZV I 1250 FS pressa per stampaggio - descrizione
Specifiche tecniche Erfurt PKZV I 1250 FS (ID:76296)
| Type | Stamping press |
|---|---|
| Manufacturer | Erfurt |
| Model | PKZV I 1250 FS |
| Year of manufacture | 1983 |
| Year of overhaul | 1998 |
| Capacity | 1250 ton |
| Slide stroke | 700 mm |
| Slide adjust | 600 mm |
| Die height | 1500 mm |
| SPM | 11 |
| Bolster area | 5000 x 2500 mm |
| Slide area | 5000 x 2500 mm |
| Distance between column | 5100 mm |
| Side window | 1600 mm |
| Die cushion | 250 ton |
| Cushion stroke | 250 mm |
| Ejector | 40 ton |
| Main drive | 152 kw |
| Machine weight | 320 ton |
Pressa per stampaggio Erfurt - processi e operazioni tecnologiche
| Stampaggio lamiera | Lo stampaggio lamiera è una classe di operazioni per la formatura di particolari in materiale laminato mediante stampi. Il pezzo viene deformato nell'utensile senza variazioni significative di spessore, acquisendo la forma specificata. Questo gruppo comprende tranciatura, punzonatura, piegatura, imbutitura e altri processi eseguiti su presse. Lo stampaggio lamiera è la base della produzione in serie di pannelli carrozzeria, alloggiamenti e altri componenti in metallo sottile. |
|---|---|
| Imbutitura | L'imbutitura trasforma un pezzo piano in un prodotto cavo. La lamiera viene bloccata sui bordi mentre l'utensile preme la parte centrale, costringendo il metallo a fluire nella cavità dello stampo e a formare le pareti. Così si ottengono bicchieri, cappucci, alloggiamenti e altri particolari con un lato aperto. |
| Punzonatura | La punzonatura di fori nella lamiera viene eseguita in uno stampo: un utensile con bordi affilati attraversa il pezzo, separando il materiale lungo un contorno chiuso. Il processo è rapido e preciso e non lascia bave con una corretta regolazione. Impiegata per realizzare fori, asole e ritagli in particolari in lamiera. |
| Tranciatura | La tranciatura di un particolare da una lamiera lungo un contorno chiuso viene eseguita su una pressa con uno stampo di tranciatura. L'utensile attraversa il materiale, separando il pezzo finito dalla lamiera. La precisione del contorno e la pulizia del bordo determinano la qualità del prodotto finale. |
| Piegatura | La piegatura conferisce a un pezzo di lamiera un angolo o una curvatura. Il metallo viene piegato nello stampo sotto la forza della pressa: gli strati esterni si allungano, quelli interni si comprimono e il centro mantiene la lunghezza originale. L'operazione consente di ottenere particolari con la geometria specificata senza modificare lo spessore del materiale. |
