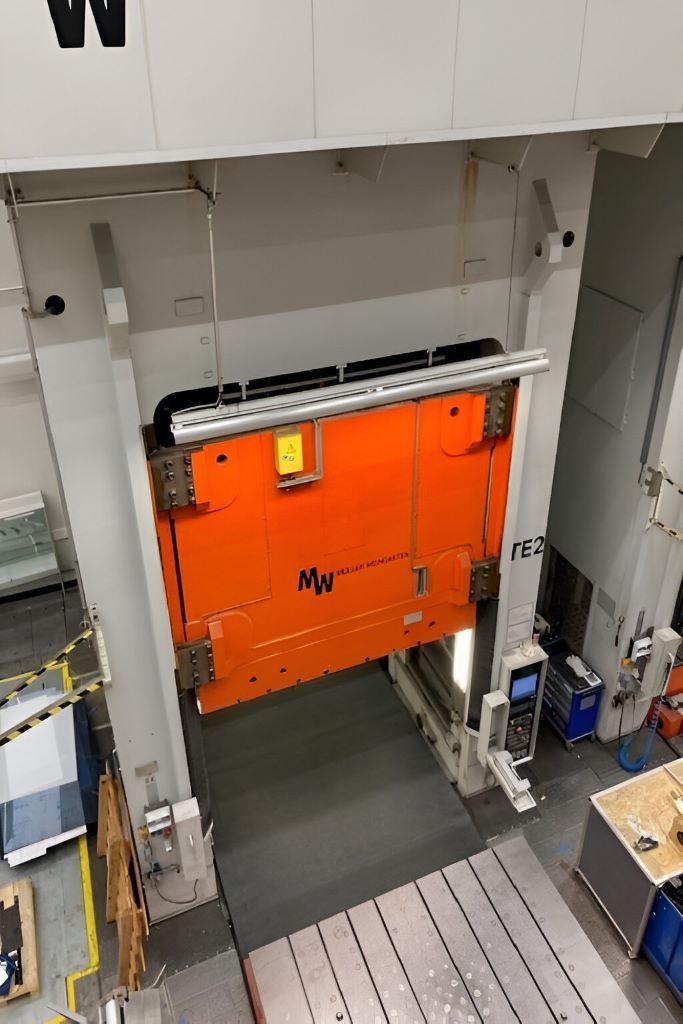

Pressa per stampaggio Muller Weingarten ZE 2000-30 - 2000 ton
Muller Weingarten ZE 2000-30 pressa per stampaggio - descrizione
Specifiche tecniche Muller Weingarten ZE 2000-30 (ID:76269)
| Type | Stamping press |
|---|---|
| Manufacturer | Muller Weingarten |
| Model | ZE 2000-30 |
| Year of manufacture | 2004 |
| Capacity | 2000 ton |
| Slide cushion capacity | 200 ton |
| Bed cushion capacity | 400 tons (4 x 100 ton) |
| Press slide stroke | 1400 mm |
| Slide cushion stroke | 200 mm |
| Bed cushion stroke | 400 mm |
| Bed area | 3000 x 1900 mm |
| Slide area | 3000 x 1900 mm |
| Cushion area | 2450 x 1550 mm |
| Daylight (max) | 1800 mm |
| Daylight (min) | 400 mm |
| Lowering speed | 500 mm/s |
| Working speed up to | |
| — 345 ton | 170 mm/s |
| — 2000 ton | 26 mm/s |
| Return speed | 370 mm/s |
| Approx. height above floor | 8200 mm |
Pressa per stampaggio Muller Weingarten - processi e operazioni tecnologiche
| Stampaggio lamiera | Lo stampaggio lamiera è una classe di operazioni per la formatura di particolari in materiale laminato mediante stampi. Il pezzo viene deformato nell'utensile senza variazioni significative di spessore, acquisendo la forma specificata. Questo gruppo comprende tranciatura, punzonatura, piegatura, imbutitura e altri processi eseguiti su presse. Lo stampaggio lamiera è la base della produzione in serie di pannelli carrozzeria, alloggiamenti e altri componenti in metallo sottile. |
|---|---|
| Imbutitura | L'imbutitura trasforma un pezzo piano in un prodotto cavo. La lamiera viene bloccata sui bordi mentre l'utensile preme la parte centrale, costringendo il metallo a fluire nella cavità dello stampo e a formare le pareti. Così si ottengono bicchieri, cappucci, alloggiamenti e altri particolari con un lato aperto. |
| Punzonatura | La punzonatura di fori nella lamiera viene eseguita in uno stampo: un utensile con bordi affilati attraversa il pezzo, separando il materiale lungo un contorno chiuso. Il processo è rapido e preciso e non lascia bave con una corretta regolazione. Impiegata per realizzare fori, asole e ritagli in particolari in lamiera. |
| Tranciatura | La tranciatura di un particolare da una lamiera lungo un contorno chiuso viene eseguita su una pressa con uno stampo di tranciatura. L'utensile attraversa il materiale, separando il pezzo finito dalla lamiera. La precisione del contorno e la pulizia del bordo determinano la qualità del prodotto finale. |
| Piegatura | La piegatura conferisce a un pezzo di lamiera un angolo o una curvatura. Il metallo viene piegato nello stampo sotto la forza della pressa: gli strati esterni si allungano, quelli interni si comprimono e il centro mantiene la lunghezza originale. L'operazione consente di ottenere particolari con la geometria specificata senza modificare lo spessore del materiale. |
